對輥式破碎機
技術規格:
對輥破碎機又叫雙輥式破碎機,它適用于進料粒度小于80mm、成品粒度要求50目-20mm的細碎作業.如利用鵝卵石、建筑垃圾人工制沙;礦業細碎鐵礦石、石英石;陶瓷行業破碎原材料。脆性塊狀物料的粗,中級破碎,其入料粒度大,出料粒度可調,可對抗壓強度≤160MPa的物料進行破碎。特別是煤炭行業,使用本機破碎原煤, 只要經過除鐵、除雜、無須除矸、便可直接進行破碎,破碎出的物料,粒度均勻,過分碎率低,從而簡化了選煤工藝,降低了投資和生產成本。
應用范圍:水泥、化工、電力、礦山、冶金、建材、耐火材料、煤礦等
應用物料:石灰石、河卵石、煤炭、白云石、花崗巖、風化巖、玄武巖、鐵礦石、石英石、水泥熟料、煤矸石等
1、噪音低,性能可靠
性能穩定可靠,可降低噪聲污染,起到保護的效果。
2、生產效率高,處理量大
經過破碎的產品呈立方體狀,針片狀含量低,無內裂縫,出料粒度細,提高了生產質量和效率。
3、易損件壽命長,損耗小
輥批磨損周期長,易損件采用耐磨材料,能破碎高硬度礦物料,損耗小,使用壽命長,能為客戶帶來可觀的經濟效益。
工作原理
1、該系列對輥破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。
2、出料粒度的調節:兩輥輪之間裝有楔形或墊片調節裝置,楔形裝置的頂端裝有調整螺栓,當調整螺栓將楔塊向上拉起時,楔塊將活動輥輪頂離固定輪,即兩輥輪間隙變大,出料粒度變大,當楔塊向下時,活動輥輪在壓緊彈簧的作用下兩輪間隙變小,出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的,當增加墊片時兩輥輪間隙變大,當減少墊片時兩輥輪間隙變小,出料粒度變小。
3、驅動機構是由兩個電動機,通過三角皮帶傳動到槽輪上拖動輥輪,按照相對方向運動旋轉。在破碎物料時,物料從進料口通過輥輪,經碾壓而破碎,破碎后的成品從底架下面排出。
4、為了安全,傳動部分應根據實際情況自行安裝安全罩。

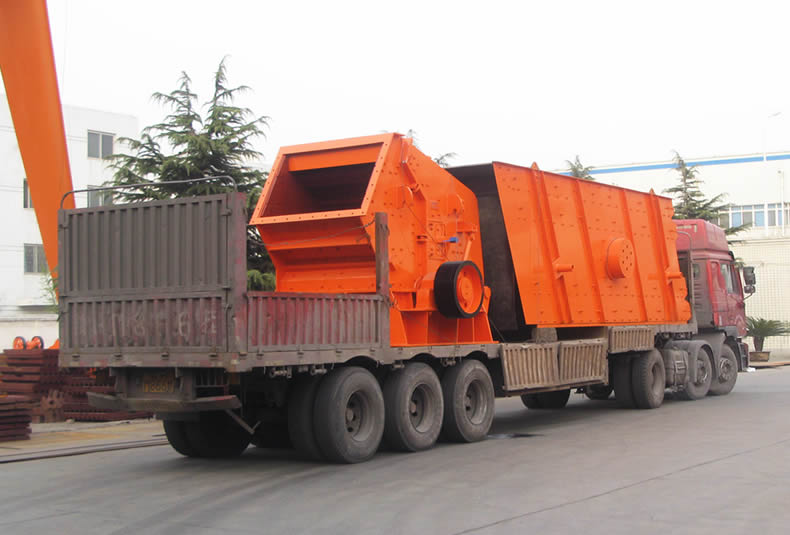

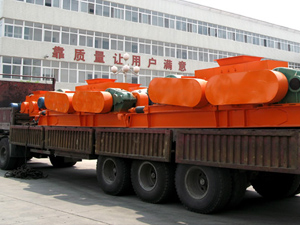

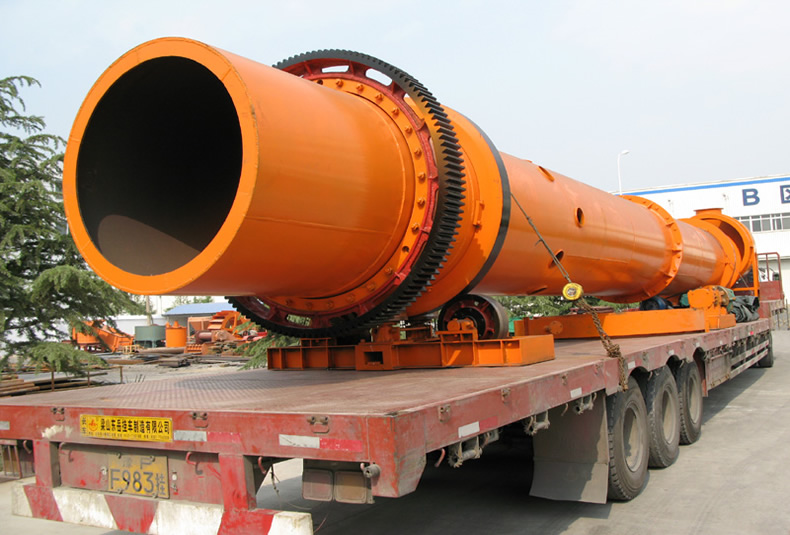

最新發貨
工程案例

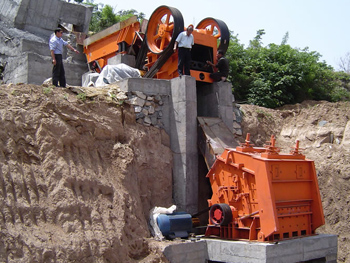

對輥式破碎機應用河卵石制砂
河卵石制砂設備主要設備:滾筒篩一臺,400*600對輥破碎機六臺、1860型圓振動篩一臺。組成河卵石制砂生產線全套設備。
加工物料:銅礦石,800mm以下
出料粒度:5mm以下
產 量:150t/h

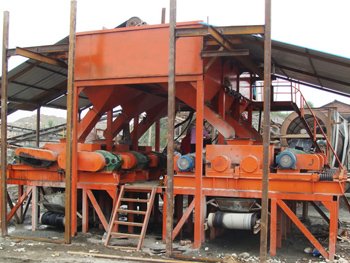

對輥式破碎機
該客戶企業是內蒙當?shù)刂V業集團參與投資建設的鐵礦石生產線,公司實力雄厚,經驗豐富。客戶先后從我公司購買了一臺PE750*1060型號的顎式破碎機,隨后又購買了一臺輪胎式移動破碎站,后購買一整條鐵礦石生產線。主要設備:PE1500*1800顎破一臺、PY系列圓錐破三臺。
加工物料:鐵礦石,1000mm以下
出料粒度:5MM以下
產 量:200t/h
技術參數
型號 |
2PG0425 |
2PG0640 |
2PG0740 |
2PG0850 |
2PG1060 |
2PG1260 |
2PG1560 |
輥直徑 |
Ф400 |
Ф610 |
Ф700 |
Ф800 |
Ф1000 |
Ф1200 |
Ф1500 |
輥寬 |
250 |
400 |
400 |
500 |
600 |
600 |
600 |
入料粒度 |
≤25 |
≤40 |
≤40 |
≤40 |
≤40 |
≤40 |
≤40 |
排料口 |
2-8 |
2-8 |
2-8 |
2-8 |
2-10 |
2-10 |
2-10 |
處理能力(t/h) |
5-10 |
10-20 |
15-30 |
20-40 |
30-50 |
40-70 |
60-110 |
配動力型號 |
Y132M-6 |
Y180L-6 |
Y200L-4 |
Y225M-4 |
Y250M-4 |
Y315M-6 |
Y315L-6 |
電機功率 |
5.5×2 |
15×2 |
30×2 |
45×2 |
55×2 |
75×2 |
110×2 |
總重量 |
2.2 |
5.9 |
9.8 |
13.5 |
17.2 |
28.5 |
39.3 |
