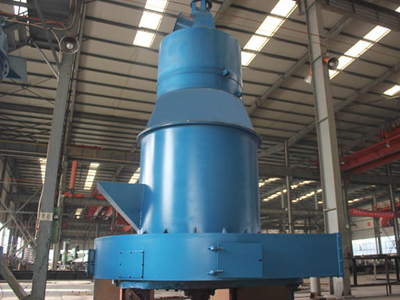

高壓懸輥磨粉機
技術規格：
高壓磨粉機是我公司工程師在多年從事磨粉設備研發經驗的基礎之上，結合多年來用戶使用磨粉設備的實際情況，針對磨粉行業發展的需要，自行研發的新型產品，從而開創了工業磨粉高效、低能耗的新紀元。
應用范圍：高壓懸輥磨粉機廣泛的應用于冶金、建材、化工、礦山、高速公路建設、水利水電等行業。
應用物料：加工石英、長石、方解石、石灰石、滑石、陶瓷、大理石、花崗巖、白云石、鋁礬土、鐵礦石、重晶石、膨潤土、煤矸石、煤等物料的理想選擇。
- 全國24小時銷售熱線:13783592404
- 突出優勢 1、獨特的結構設計：高壓彈簧的加壓裝置，使得磨輥碾壓力提高800-1200kg，產量提高20-30%。
2、成品粒度范圍廣：成品粒徑0.95mm(20目)，細粉粒徑一般0.033mm(425目)，細達0.013mm(1000目)。
3、良好的環保效果：磨輥裝置采用重疊式多級密封，密封性能好，除塵效果完全符合guo家粉塵排放標準。
工作原理

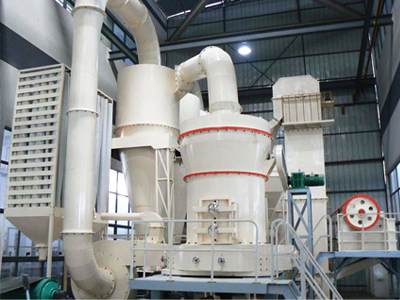

高壓懸輥磨粉機整套設備由主機、減速機、分析機、管道裝置、鼓風機、除塵器、顎式破碎機、斗式提升機、電磁振動給料機、電控系統等組成。
高壓懸輥磨粉機的主機中，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定連接，壓力彈簧壓在磨輥軸承室的懸臂外端面上，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當主機電機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉，葉輪轉速越高，分選出的粉子越細。為保證磨機在負壓狀態下工作，增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入大氣。
高壓懸輥磨粉機的風選氣流是在風機－－磨殼－－旋風分離器－－風機內循環流動作業的，所以比高速離心粉碎機粉塵少，操作車間清潔、環境無污染。
高壓懸輥磨粉機的主機中，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定連接，壓力彈簧壓在磨輥軸承室的懸臂外端面上，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當主機電機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉，葉輪轉速越高，分選出的粉子越細。為保證磨機在負壓狀態下工作，增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入大氣。
高壓懸輥磨粉機的風選氣流是在風機－－磨殼－－旋風分離器－－風機內循環流動作業的，所以比高速離心粉碎機粉塵少，操作車間清潔、環境無污染。
最新發貨
工程案例
-
河北涉縣浮選生產案例
華誠重工為我地區的施工場地量身制定的浮選生產線。在使用的過程中，整體運轉非常平穩，無任何大幅度的起動、無故障。特別是浮選機具有吸氣量大，也無任何死角，并且每個都有耐磨件套護體，這樣就延長機器部件使用時間，這可為我公司省去了一大筆維修以及更換費用。
加工物料：銅礦、鎳礦、鐵礦、金礦等各種金屬和非金屬礦石的精礦選取。
出料粒度：
產 量：0.18-7m3/min。 -
山西太原重鈣粉生產案列
我們之所以選擇華誠重工是因?yàn)橐恢笔褂迷搹S家的設備，尤其是這套磨粉生產線，不論是從原材料的加工還是輸送或者制粉及Zz后的包裝，都可自成一個獨立的生產系統。使用體驗很好，產量大，投資少但效益高，為我們節省了不少資金，大品牌就是不一般。
加工物料：方解石、石灰石等
出料粒度：
產 量：2-120t/h
技術參數
|
型號 Model |
磨輥 個數 |
磨輥尺寸 (R×H)mm |
磨環內徑 和高度 |
進料 粒度 |
成品粒度 (mm) |
產量 (t/h) |
電機功率(KW) |
重量 (t) |
外型尺寸 (m) |
||
| 主機 | 風機 | 分析機 | |||||||||
| YGM75 | 3 | 260×150 | 780×150 | 15 | 0.613-0.033 | 1-3 | 18.5 | 15 | 2.2 | 4.8 | 4.3×3.5×5.1 |
| YGM85 | 3 | 270×140 | 830×140 | 20 | 0.613-0.033 | 1.2-4 | 22 | 22 | 4 | 8.5 | 5.3×4.1×5.2 |
| YGM95 | 4 | 310×170 | 950×170 | 25 | 0.613-0.033 | 2.1-5.6 | 37 | 30 | 5.5 | 16 | 7.1×5.9×7.9 |
| YGM130 | 5 | 410×210 | 1280×210 | 30 | 0.613-0.033 | 2.5-9.5 | 75 | 75 | 7.5 | 25.7 | 7.9×8.0×9.7 |
